Valentis 데이터 변환 — SWX Sim, Flow, Generic CSV/XLSX 지원

앞선 글에서는 CAE 해석이 끝난 뒤 결과 데이터를 입력-출력 구조로 정리하는 것이 왜 중요한지 살펴봤다.

이번 글에서는 Valentis의 데이터 변환(Data Transposition) 기능이 어떤 파일 형식을 지원하고, 불러온 데이터를 어떻게 입력-출력 구조로 구성하는지 구체적으로 살펴본다.

지원하는 파일 형식 3가지

Valentis 데이터 변환은 세 가지 유형의 파일 형식을 지원한다.

SWX Sim은 SOLIDWORKS Simulation Design Study에서 내보낸 CSV 파일을 대상으로 한다.

Valentis는 이 파일에서 케이스별 파라미터와 결과값을 읽어 입력-출력 데이터로 재구성한다.

파일 구조는 다음과 같이 해석된다.

각 파라미터 행에는 이름, 제약 조건, 단위, 초기값, 케이스별 값이 순서대로 저장된다.

Valentis는 이 정보를 기준으로 Input과 Output을 자동 구분한다. 제약 조건이 비어 있는 항목은 Input으로, 제약 조건 값이 있는 항목은 Output으로 분류된다.

SWX Flow는 SOLIDWORKS Flow Simulation에서 내보낸 Goals 결과 XLSX 파일을 대상으로 한다.

Valentis는 파일 안의 Goals 시트를 자동으로 찾아 읽는다. 각 행은 하나의 파라미터에 해당하고, 열 방향으로 케이스별 값이 나열된 구조를 사용한다.

SWX Flow는 Goals 시트의 모든 항목을 Output으로 불러온다. 파라미터 스터디 입력값이 포함된 경우, 해당 열 상단의 배지를 클릭하면 바로 Input으로 전환할 수 있다.

Generic 형식은 SOLIDWORKS 외의 CAE 도구 결과물을 위한 범용 포맷이다.

구조는 3행으로 구성된다.

마커는 각 열 그룹의 첫 번째 열에만 입력하면 된다.

예를 들어 첫 4개 열이 Input이고, 이후 열이 Output이라면 A1에 input, E1에 output만 입력하면 된다. 나머지 열은 같은 그룹으로 자동 인식된다.

어떤 CAE 도구를 사용하든 이 구조에 맞게 결과 파일을 정리하면 Valentis에서 바로 불러올 수 있다.

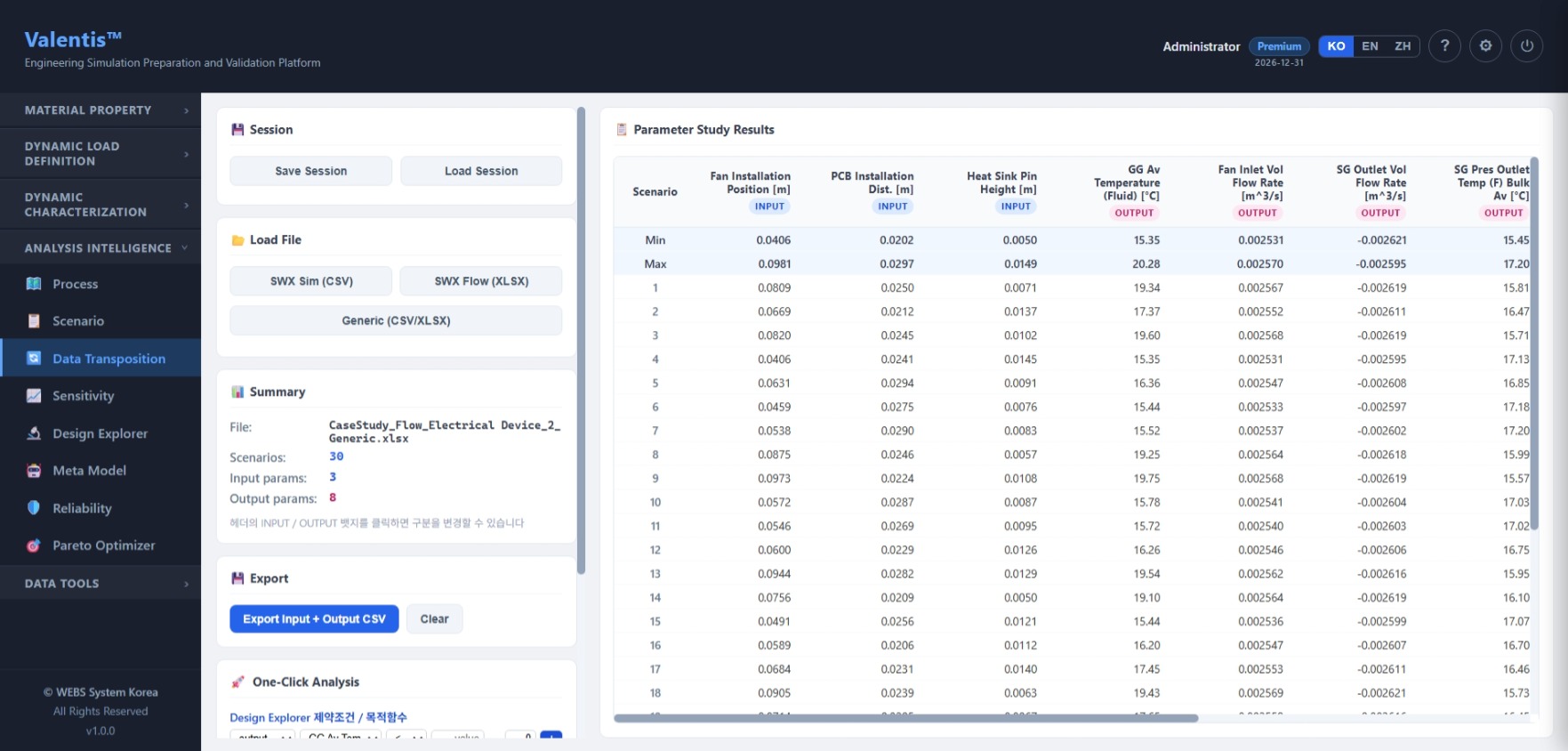

파일을 불러오면 상단 정보 카드에 다음 정보가 표시된다.

우측에는 전체 데이터 테이블이 표시된다. 각 열에는 파라미터 이름과 단위가 표시되고, 상단에는 INPUT 또는 OUTPUT 배지가 붙는다. 또한 각 열의 Min/Max 값도 함께 확인할 수 있다.

Input/Output 구분을 수정할 때도 간단하다. 열 상단의 INPUT / OUTPUT 배지를 클릭하면 즉시 전환된다.

데이터 확인이 끝나면 Export를 실행한다.

Input 파라미터는 {원본파일명}_Input.csv로, Output 파라미터는 {원본파일명}_Output.csv로 각각 분리되어 저장된다.

이 두 파일은 이후 민감도 분석, 메타모델 구축, 신뢰성 해석, 파레토 최적화에서 공통 입력 데이터로 사용된다.

파일을 불러오면 자동 분석 실행 준비가 완료된다.

조건과 목표를 정의하고 Run All을 실행하면, 민감도 분석부터 파레토 최적화까지 모든 분석이 순서대로 자동 수행된다.

이 과정은 다음 글에서 자세히 살펴본다.

CAE 도구마다 결과 파일 형식은 다르다.

하지만 데이터 변환을 거치면 서로 다른 형식의 결과도 동일한 분석 흐름으로 연결할 수 있다.

SWX Sim CSV, Flow Simulation XLSX, Generic CSV/XLSX 포맷 중 어떤 형식을 사용하더라도 Valentis Analysis Intelligence에서 사용할 수 있는 입력-출력 데이터 구조로 정리할 수 있다.
