calloutformat.txt, 아직도 메모장으로 고치고 계신가요?!

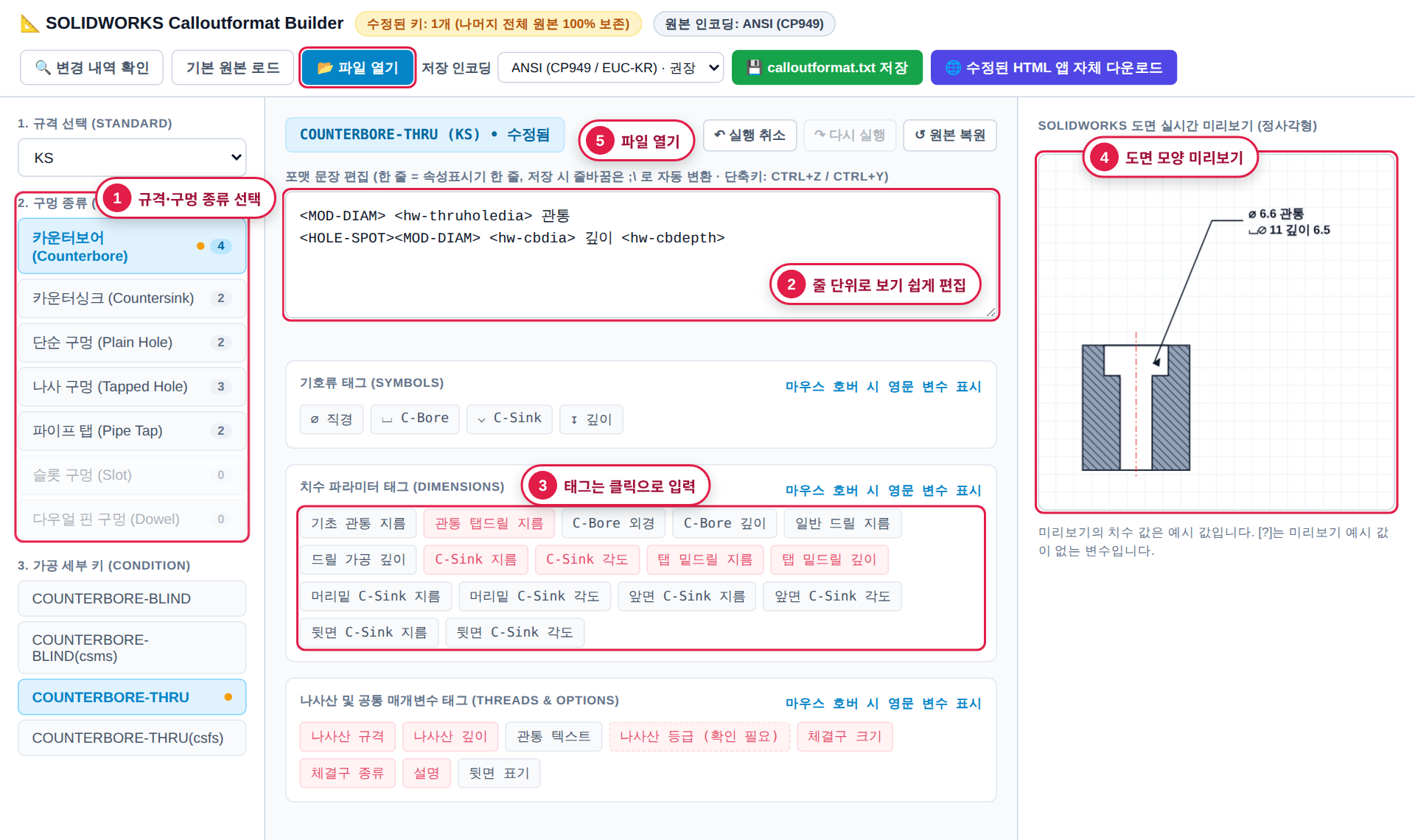

SOLIDWORKS Calloutformat Builder 화면. 왼쪽에 규격 선택과 구멍 종류 목록, 가운데에 COUNTERBORE-THRU (KS) 포맷 문장 편집창과 기호·치수·나사산 태그 버튼, 오른쪽에 도면 모양 미리보기가 있고 ①규격·구멍 종류 선택 ②줄 단위로 보기 쉽게 편집 ③태그는 클릭으로 입력 ④도면 모양 미리보기 ⑤파일 열기 번호가 붙어 있다 — AI(Claude)와 대화하며 만든 'Calloutformat Builder' — 브라우저에서 바로 열리는 HTML 파일 하나입니다.

구멍 가공 마법사로 만든 구멍에 도면 주석을 달면, ⌀ 6.6 관통 / ⌴ ⌀11 깊이 6.5 같은 문구가 자동으로 붙습니다. 이 문구를 어떤 순서와 기호로 보여줄지는 calloutformat.txt 파일이 정합니다.

회사 도면 양식에 맞게 바꾸려면 이 파일을 메모장으로 열어 변수를 하나씩 찾아 고쳐야 하는데요. 저희 기술지원부도 같은 불편함을 느껴, 이번에는 처음부터 생성형 AI(Claude)와 대화하면서 작은 편집 도구를 직접 만들어 봤습니다.

'calloutformat.txt'란?

구멍 가공 마법사 구멍에 붙는 도면 주석(Hole Callout)의 표시 형식을 규격(KS·ISO·ANSI 등)과 구멍 종류별로 정해 두는 설정 파일입니다. <hw-cbdia>(카운터보어 지름) 같은 변수 태그와 ⌀·깊이 기호 태그를 조합해 한 줄씩 적습니다.

🤔 왜 직접 만들어 봤을까요?

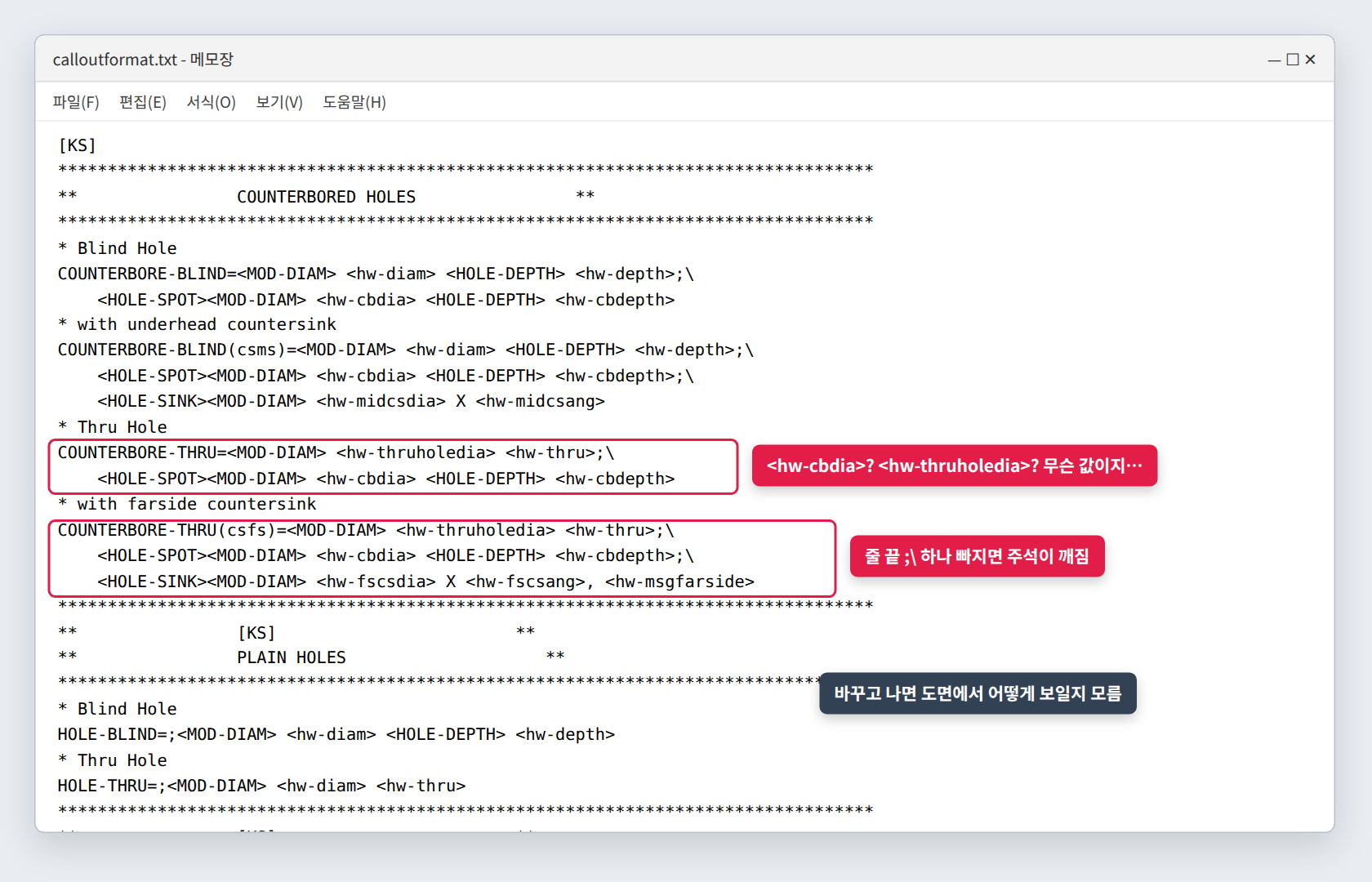

메모장으로 연 calloutformat.txt. [KS] 구간의 COUNTERBORE-THRU 줄들이 빨간 테두리로 표시되어 있고 옆에 「<hw-cbdia>? <hw-thruholedia>? 무슨 값이지…」「줄 끝 ;\ 하나 빠지면 주석이 깨짐」「바꾸고 나면 도면에서 어떻게 보일지 모름」 말풍선이 붙어 있다 — 기존 방식: 메모장에서 규격·구멍 키와 변수를 직접 찾아 수정

불편 1변수 찾기 부담: 수백 줄 사이에서 원하는 규격·구멍 키와 <hw-…> 변수를 찾아 바꿔야 함

불편 2구조 파악 어려움: 새로 만들거나 고칠 때 어떤 항목이 어떻게 들어가 있는지 한눈에 보기 어려움

불편 3결과 확인 불가: 저장 후 도면에 다시 넣어 보기 전까지 주석 모양을 알 수 없음

그래서 목표는 단순했습니다. “기존에 쓰던 콜아웃포맷은 불러와서 편하게 고치고, 처음 만들 때는 제대로 설정하자.”

✨ 무엇이 좋아졌나요?

한눈에 보는 구조

규격 → 구멍 종류 → 세부 키

클릭 입력 + 미리보기

변수 외울 필요 없음

고친 곳만 저장

나머지는 원본 그대로

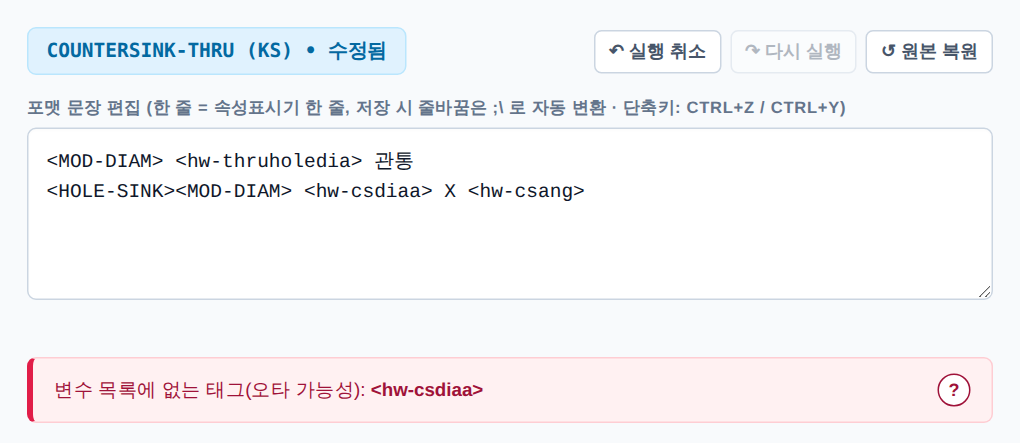

COUNTERSINK-THRU (KS) 포맷 문장 편집창에 <hw-csdiaa>라고 잘못 쓴 태그가 있고, 아래에 「변수 목록에 없는 태그(오타 가능성): <hw-csdiaa>」 빨간 경고가 뜬 화면 — 변수 이름을 잘못 쓰면 바로 경고 (예: <hw-csdiaa>)

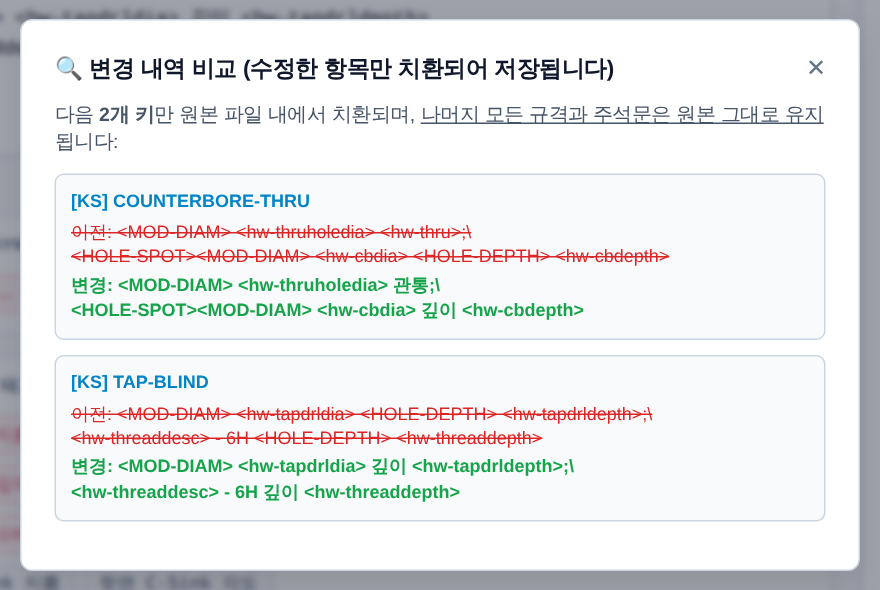

변경 내역 비교 대화상자. 「다음 2개 키만 원본 파일 내에서 치환되며, 나머지 모든 규격과 주석문은 원본 그대로 유지됩니다」 아래에 [KS] COUNTERBORE-THRU 와 [KS] TAP-BLIND 의 이전 값(빨간 취소선)과 변경 값(초록)이 나란히 있다 — 저장 전에 무엇을 바꿨는지 확인하고, 바꾼 키만 원본 파일에 반영

🛠️ 여러분도 이렇게 만들 수 있습니다

1단계불편함 정리: 어떤 파일로, 무엇을 하는데, 어디가 번거로운지 3~5줄로 적기

2단계AI에게 요청: "설치 없이 브라우저에서 열리는 HTML 파일 하나로" 같은 조건을 붙여 설명

3단계써 보고 다시 요청: 실제 파일로 테스트하고, 고칠 점을 그대로 전달해 보완

4단계팀에 공유: HTML 파일 하나라 메일·메신저로 전달하면 끝

💬 이렇게 요청해 보세요

SOLIDWORKS의 calloutformat.txt를 편집하는 도구를 HTML 파일 하나로 만들어 줘.
- 기존 파일을 열면 규격 → 구멍 종류 → 세부 키 순서로 골라서 볼 수 있게
- 변수 태그는 버튼 클릭으로 넣고, 도면에 보일 모양을 옆에 미리 보여줘
- 저장할 때는 내가 고친 줄만 바꾸고 나머지는 원본 그대로 둬

* AI가 만든 도구는 반드시 원본 파일을 백업한 뒤, 실제 파일로 결과를 확인하고 사용하세요.

💡 이런 것도 만들 수 있습니다

‘매번 손으로 하는 일’이라면 대부분 도구로 바꿀 수 있습니다. 설계 현장에서 자주 나오는 아이디어를 모아 봤습니다.

📄 도면 일괄 변환

폴더 안의 도면을 PDF·DWG로, 모델을 STEP으로 한 번에 내보내기

🏷️ 속성 일괄 입력

품번·재질·작성자 같은 사용자 정의 속성을 표에서 한꺼번에 입력·수정

📊 BOM → 사내 양식 변환

부품표를 ERP·구매 요청용 엑셀 양식에 맞춰 자동으로 정리

✅ 출도 전 점검

표제란 누락, 파일명 규칙 위반 등을 미리 검사해 목록으로 보여주기

🧮 사내 설계 계산기

볼트 체결 길이, 끼워맞춤 공차 조회처럼 사내 기준을 웹 도구로

⚙️ 설정 파일 편집기

이번 콜아웃포맷처럼 템플릿·각종 설정 파일을 보기 쉽게 관리
